Nome do Produto

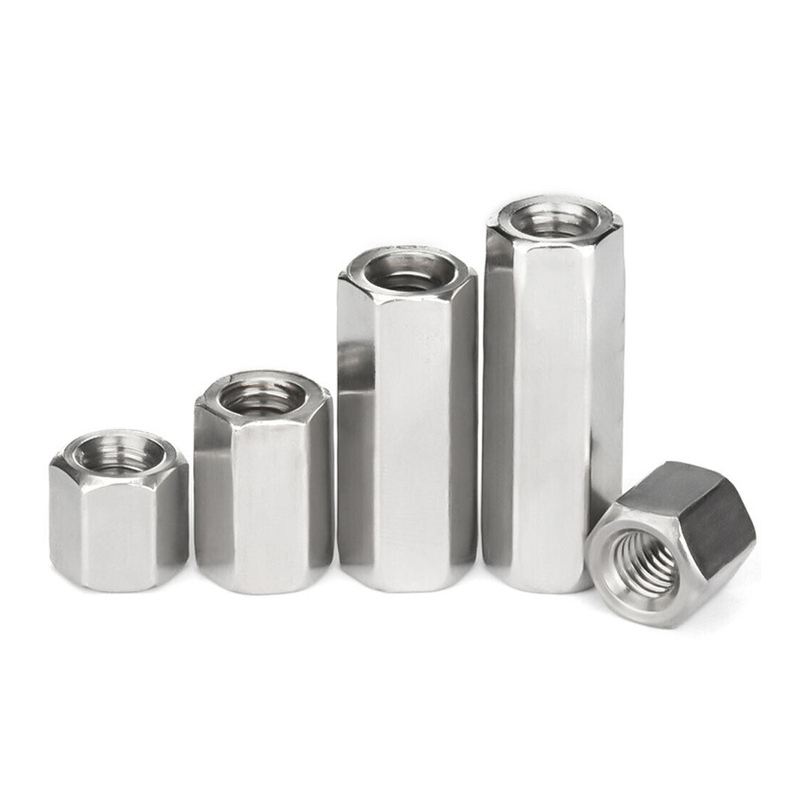

Porcas de acoplamento DIN6334
Informações detalhadas
Introdução
A porca do acoplador (também conhecida como acoplamento de haste, porca de acoplamento de haste, porca de acoplamento ou porca de extensão) é um fixador roscado para unir duas roscas macho, mais comumente hastes roscadas.A superfície externa da porca de acoplamento geralmente tem formato hexagonal para permitir o aperto com chave.As porcas de acoplamento redutoras são uma variante do projeto que permite a união de duas hastes de tamanhos de rosca diferentes.
Características
Usinagem de Precisão
Meça e processe usando máquinas-ferramentas de precisão e ferramentas de medição sob condições ambientais rigorosamente controladas.
Aço carbono de alta qualidade
Com longa vida, baixa geração de calor, alta dureza, alta rigidez, baixo ruído, alta resistência ao desgaste e outras características.
Custo-beneficio
O uso de aço carbono de alta qualidade, após processamento e conformação de precisão, melhora muito a experiência do usuário.
Formulários
As porcas de acoplamento são frequentemente usadas para unir hastes roscadas ou parafusos de suspensão em uma variedade de aplicações que exigem a extensão da haste roscada ou a fixação de itens semelhantes.
Parâmetros
| d | e | s | m |
|---|
| M8 | min 14h38 | 12h73 - 13h00 | 22h70 - 24h00 |
| M10 | min 18h90 | 16h73 - 17h00 | 28h40 - 30h00 |
| M12 | min 21h10 | 18h67 - 19h00 | 34h40 - 36h00 |
| M14 | min 24h49 | 21h67 - 22h00 | 40h40 - 42h00 |
| M16 | min 26,75 | 23h67 - 24h00 | 46h40 - 48h00 |
| M18 | min 29,56 | 26h67 - 27h00 | 52h10 - 56h00 |
| M20 | min 32,95 | 29h67 - 30h00 | 58h10 - 60h00 |
| M22 | min 35,03 | 31h61 - 32h00 | 64h10 - 66h00 |
| M24 | min 39,55 | 35h38 - 36h00 | 70h10 - 72h00 |
| M30 | mínimo 50,85 | 45h38 - 46h00 | 88h10 - 90h00 |
| M36 | mínimo 60,79 | 54h26 - 55h00 | 106,10 - 108,00 |
| M42 | min 71h30 | 64,26 - 65,00 | 124,10 - 126,00 |
| M48 | mínimo 82,60 | 74,26 - 75,00 | 142,10 - 144,00 |
