Nome do Produto

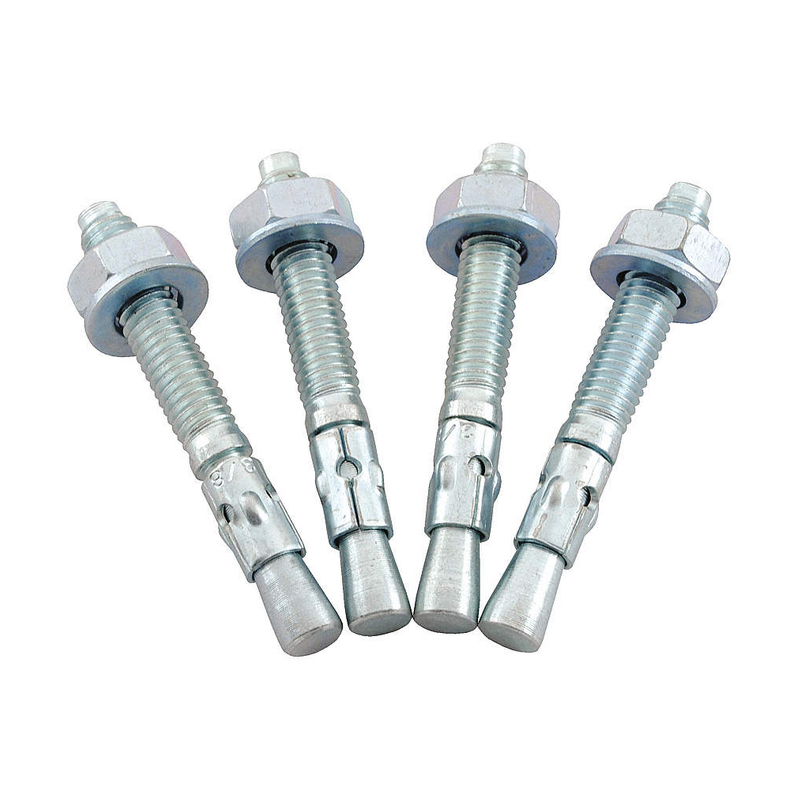

Âncoras em cunha zincadas
Informações detalhadas
Introdução
As âncoras em cunha são âncoras de expansão em estilo cunha, sem rolamento inferior, para uso em concreto sólido ou alvenaria de concreto preenchida com argamassa.Um clipe de peça única garante uma capacidade de retenção uniforme que aumenta à medida que a tensão é aplicada.As âncoras em cunha estão entre as opções de ancoragem mais comuns e econômicas para concreto existente.Disponível em aço carbono com acabamento zincado.O revestimento de zinco se sacrifica, corroendo antes do material de base, oferecendo maior resistência à corrosão.
Características
Uma âncora em cunha é uma âncora de expansão do tipo mecânico que consiste em quatro partes
O clipe de expansão do corpo da âncora roscado, porca e arruela, permanentemente pré-montados em uma única unidade
O rob de aço carbono é rosqueado em uma parte de seu comprimento
A extremidade extrema da porção roscada é arredondada para proteger as roscas contra danos enquanto a âncora está sendo cravada no furo perfurado no concreto
Um clipe universal formado com precisão, feito de aço carbono, é montado permanentemente em torno do diâmetro do gargalo para completar a âncora
Formulários
As âncoras em cunha podem ser usadas em inúmeras aplicações, desde que o material de base seja concreto sólido.Ao contrário de muitos outros fixadores de concreto, a âncora em cunha não pode ser usada em tijolos ou blocos
Parâmetros
Código # | Tamanho em (MM) | Diâmetro da âncora/furo d (mm) | Máx.Espessura do acessório t(mm) | Min.Profundidade do furo h(mm) | Comprimento da âncora l (mm) |
S212 | 6x50 |
|
|
|
|
| S213 | 6x75 |
|
|
|
|
S214 | 8x75 | 8 (5/6″) | 30 | 40 | 65 (2-1/2″) |
| S215 | 8x100 |
|
|
|
|
S216 | 10x75 | 10(3/8″) | 17 | 50 | 75 (3″) |
| S217 | 10x100 | 10(3/8″) | 42 | 50 | 100 (4″) |
S329 | 10 x 125 |
|
|
|
|
| S218 | 10x150 | 10(3/8″) | 92 | 50 | 150 (5-7/8″) |
S219 | 10x200 |
|
|
|
|
| S220 | 12x75 |
|
|
|
|
S221 | 12x100 | 12(1/2″) | 30 | 60 | 100 (4″) |
| S222 | 12x125 |
|
|
|
|
S223 | 12x150 | 12(1/2″) | 80 | 60 | 150 (5-7/8″) |
| S224 | 12x200 |
|
|
|
|
S225 | 12x250 |
|
|
|
|
| S226 | 16x100 | 16(5/8″) | 10 | 80 | 100 (4″) |
S227 | 16x125 | 16(5/8″) | 35 | 80 | 125 (5″) |
| S228 | 16x150 | 16(5/8″) | 60 | 80 | 150 (5-7/8″) |
S229 | 16x200 | 16(5/8″) | 110 | 80 | 200 (7-7/8″) |
| S230 | 16x300 |
|
|
|
|
S231 | 20x150 | 20(3/4″) | 35 | 100 | 150 (5-7/8″) |
| S232 | 20x200 |
|
|
|
|
S233 | 20x250 |
|
|
|
|
| S234 | 20x300 |
|
|
|
|
S330 | 24x150 |
|
|
|
|
| S331 | 24x200 | 24(1″) | 60 | 110 | 200 (7-7/8″) |
S332 | 24x250 |
|
|
|
|
| S333 | 24x300
|
|
|
|
|
